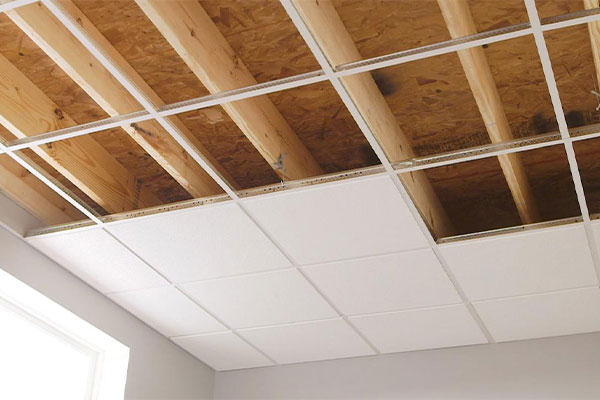

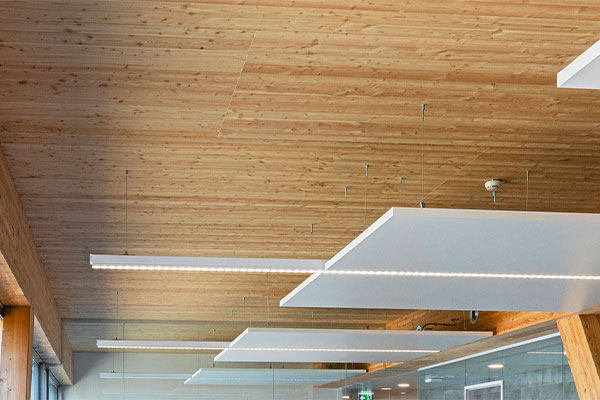

عایق بندی سقف

سقف ها باید همانند دیوارهای مشترک قابلیت جلوگیری از انتقال صدا از یک اتاق به اتاق دیگر را داشته باشدبه همین منظور عایق بندی صدا اهمیت ویژه ای دارد. صفحات سبک، متخلخل، و جاذب صدا در سقف, عایق ضعیفی برای صدا خواهند بود. بنابراین مصالحی با جذب صدا و تراکم بالا که در پشت آنها لمینیت بدون سوراخ قرار گرفته، از طریق افزایش جرم و کاهش تخلخل می توانند هم جاذب صدا و هم عایق صدای موثری میان فضاها باشند. جایی که صفحات در سیستم سقف کاذب نصب می شوند، تمام اتصالات و بازشوها باید به طور کامل درزبندی شوند.

عایق بندی صدا 1

عایق بندی صدا 3

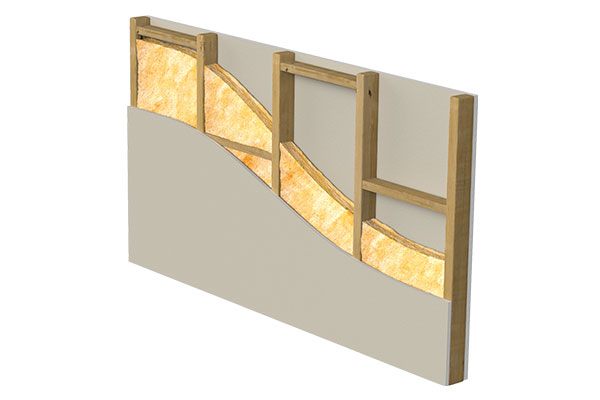

عایق بندی دیوار جداگر

به منظور جلوگیری از انتقال جناحی و عایق بندی صدا از طریق فضای خالی پلنوم، می توان از دیوارهای جداگر عمودی متشکل از صفحات گچی، ورق سرب، و الیاف معدنی استفاده کرد. این دیوارهای جداگر می توانند تا زیر سقف اصلی امتداد یابند تا فضای خالی بسته شود. همچنین می توان برای جذب صدا می توان الیاف معدنی را به صورت افقی، بالای سقف کاذب به کار برد و امتداد آن را به طول ۴ فوت یا بیشتر در دو طرف محل تلاقی دیوار و سقف کاذب ادامه داد.

هنگامی که پوشش الیافی با این روش نصب شوند (با تراکم بزرگتر یا مساوی ۲.۵ پوند بر فوت مربع)، انتقال صدا از طریق مسیرهای جناحی را با استفاده از صفحات شطرنجی سقف، می توان به میزان قابل توجهی کاهش داد. تباهی صدا در اثر جذب سقف می تواند به میزان بیش از ۵ افزایش یابد. با این حال میزان افزایش بستگی به نوع صفحات جاذب صدا، ضخامت لایه های الیافی معدنی و مشخصات روکش ان ها دارد. این رویکرد با استفاده از صفحات متخلخل فاقد لایه پشتی، مانند پوشش معدنی یا پشم شیشه بدون رویه آلومینیومی، چندان موثر نخواهد بود.

Intenal-wall

Isolation-wall1

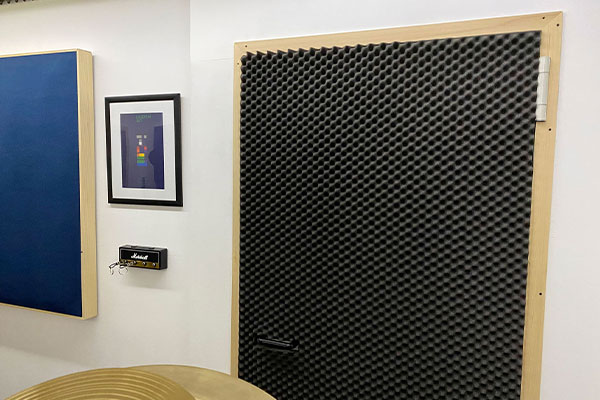

درها

جدول زیر نشان دهنده مقادیر STC جهت دست یابی به TL بالا در طراحی درهای چوبی معمولی و قاب ها و درهای فلزی و قاب های ویژه است. برای آن که در، بتواند برای عایق بندی صدا عمل کند و حائل صدای موثری باشد باید سنگین (مقدار پوند بر فوت مربع بالا) و دورتادور درزبندی شده باشد تا هنگام بسته بودن، هوابند باشد.برای بستن این درها، به دلیل وجود درزبندهای نرم، کمی بیش از حد عادی فشار لازم است. درهای دارای کرکره یا دریچه عبور هوا، حائل های صدای بی فایده ای خواهند بود.

درهای توپر که درزبندی نشده باشند، بسته به این که تا چه میزان درون بازشو، خوب جا افتاده باشند، تنها اندکی بهتر خواهند بود. درهای فلزی تو خالی و درزبندی شده که با مصالح الیافی و مصالح فشرده نرم، مانند ورق سرب یا وینیل حاوی سرب پر شده اند، نسبت به درهای چوبی توپر و درزبندی شده با وزن یکسان، از STC بالاتری برخوردار خواهد بود. در پروژه های مرمتی، با توجه به حفظ نمای تاریخی در، می توان وزن آن را با افزودن لایه ای نازک از سرب در جداره های داخلی، افزایش داد.

ساختار در مقدار STC
در کرکره ای(۲۵ تا ۳۰ در صد فضای باز) ۱۲
در تو خالی چوبی  به ضخامت  اینچ (۱.۵ ) ، فاقد درزبندی ۱۷ تا ۱۹
در توپرچوبی به ضخامت  اینچ (۱.۵) ، درزبندی شده ۲۹ تا ۳۴
درهای فلزی توپراختصاصی به ضخامت ۱.۵ اینچ تا ۳ اینچ ، با درزبندی قابل تنظیم ۴۰ تا ۵۰



Soundproofing_doors



عایق بندی صدا 8


پنجره ها و شیشه ها

جدول زیر نشان دهنده داده های STC برای ساختار پنجره ها است. بالاترین میزان STC با استفاده از ساختار شیشه دوجداره ای به دست می آید که ضخامت شیشه هایش مختلف و فاصله بین آن ها زیاد باشد. کمترین میزان STC با استفاده از ساختار شیشه دوجداره ای به دست می آید که شیشه هایش دارای ضخامت های یکسان و فاصله بین آنها کم باشد. فاصله کم میان شیشه ها مانند پیستون عمل کرده و انرژی صوتی را به راحتی از یک شیشه به شیشه دیگر انتقال می دهد.

ساختار پنجره

مقدار STC
شیشه دوجداره به ضخامت  اینچ +  اینچ با فاصله خالی  اینچ

۲۶

شیشه به ضخامت  اینچ با درزگیری دور آن

۳۰

شیشه لمینیت به ضخامت  اینچ

۳۴

شیشه دوجداره به ضخامت  اینچ +  اینچ با فاصله خالی ۲ اینچ

۳۹

شیشه دوجداره به ضخامت  اینچ +  اینچ با فاصله خالی   اینچ

۴۳



Upvc-window

UPVC-Window

Aluminum-window

Aluminum-Window
